Схема раскладки теплого пола, 9 проверок до начала монтажа

Схема раскладки теплого пола кажется формальностью ровно до того момента, пока на объекте не выясняется, что нагревательный мат не помещается между ванной и тумбой, датчик оказался в неудобной точке, а часть будущей мебели уже перекрывает запланированную зону обогрева.

Самая дорогая ошибка здесь обычно происходит не при подключении, а раньше. Сначала покупают комплект “на площадь комнаты”, потом открывают план помещения и обнаруживают, что реальная свободная площадь совсем другая. В итоге монтаж приходится подгонять под уже купленную систему, хотя правильный порядок обратный: сначала план, потом выбор оборудования.

Хорошая схема нужна не ради красивого чертежа. Она отвечает на простые практические вопросы: где действительно нужен нагрев, где его не должно быть, как будет проходить нагревательная часть, где разместится датчик, останется ли доступ к сантехнике и не придётся ли через год сверлить пол там, где проходит кабель.

Ниже – девять проверок, которые стоит сделать до укладки плитки, ламината или другого покрытия.

1. Сначала отделите площадь комнаты от площади обогрева

Площадь помещения и площадь, на которой реально будет работать теплый пол, почти никогда не совпадают.

В ванной часть пола занимает сама ванна, душевой поддон, унитаз, тумба, стиральная машина. На кухне появляются нижние шкафы, холодильник, остров. В спальне – шкаф, кровать, комод. В прихожей – встроенная мебель.

Поэтому фраза “комната 8 квадратных метров” для выбора системы почти бесполезна без плана.

Нужно нарисовать помещение и отметить стационарные зоны. После этого посчитать свободную площадь, по которой действительно можно проектировать раскладку.

Особенно внимательно нужно относиться к обычным резистивным системам без саморегуляции. На официальном сайте CALEO для резистивных теплых полов отдельно указывается, что нагревательный кабель нельзя резать, а ухудшение теплоотвода повышает риск перегрева. Поэтому схему нельзя строить с расчётом “лишнее потом как-нибудь спрячем”.

Если в комнате 10 м², а свободно только 6,5 м², именно эти 6,5 м² становятся отправной точкой для дальнейшего выбора.

2. Нанесите мебель до покупки теплого пола, а не после

Одна из самых частых бытовых ситуаций выглядит так: ремонт уже идёт, теплый пол заказан, а финальная расстановка мебели ещё обсуждается.

Для дизайнера это нормально. Для схемы обогрева – риск.

Если вы заранее знаете, что вдоль стены будет стоять встроенный шкаф до пола, лучше показать его на плане до раскладки системы. То же касается кухонных модулей, тумб без ножек и другой стационарной мебели.

При этом нельзя переносить одно правило на все системы. У CALEO есть решения с полной саморегуляцией, для которых производитель прямо указывает возможность установки мебели сверху. Но это свойство конкретных продуктов, а не всех теплых полов. У обычных резистивных систем такой характеристики нет.

Поэтому схема раскладки теплого пола всегда должна привязываться к конкретной выбранной системе. Если тип системы ещё не определён, безопаснее сначала фиксировать стационарные зоны как исключения и уже потом проверять возможности конкретного продукта.

3. Проверьте, что выбранный комплект физически помещается в свободную зону

Здесь возникает самая неприятная ловушка с готовыми нагревательными матами.

Площадь комплекта может выглядеть подходящей по цифре, но помещение имеет сложную форму. Например, свободно 4 м², однако эти четыре квадрата разбиты на узкие полосы вокруг сантехники и мебели.

В результате мат формально подходит по площади, но неудобен по геометрии.

У CALEO SUPERMAT есть готовые варианты разной площади и мощности, а сам продукт представляет собой нагревательный мат. Для конкретной версии нужно проверять площадь обогрева и характеристики именно выбранного комплекта.

Задача схемы до покупки – убедиться, что заводской комплект можно разместить в реальной свободной зоне без попыток укоротить нагревательный кабель или сделать недопустимую укладку.

Полезно буквально нарисовать рулон мата на плане и пройти им по помещению.

Не “примерно влезет”, а пройти весь маршрут.

Если в узком месте ничего не получается, проблему лучше увидеть на бумаге.

4. Решите, где будет терморегулятор и куда пойдёт датчик

Датчик температуры пола часто вспоминают слишком поздно.

Сначала раскладывают нагревательную систему, потом уже ищут, куда поставить датчик. В итоге его положение выбирается по остаточному принципу.

Правильнее включать его в схему сразу.

Для CALEO SUPERMAT в комплекте официально заявлена гофротрубка с заглушкой. Это означает, что элемент для размещения датчика предусмотрен в составе комплекта конкретной системы.

До монтажа нужно определить:

• место терморегулятора;
• маршрут от него к полу;
• место выхода гофры;
• положение датчика относительно нагревательной зоны;
• возможность заменить датчик без разрушения покрытия, если конструкция системы это предусматривает.

Не нужно рисовать электрическую схему на глаз. Нужно просто заранее понимать физический маршрут.

Если стена уже отделана, а штроба под датчик не предусмотрена, этот “маленький” вопрос внезапно становится отдельной ремонтной задачей.

5. Проверьте, не проходит ли кабель там, где потом будут сверлить

После ремонта люди быстро забывают, где именно лежит теплый пол.

Через год появляется новая перегородка, дверной ограничитель, порог, сантехника или мебель, которую хочется закрепить к полу.

Если трасса нагревательного кабеля нигде не сохранена, обычное сверление превращается в лотерею.

Поэтому схема раскладки теплого пола должна остаться у владельца после ремонта.

Минимальный набор:

• план с реальным расположением нагревательной зоны;
• фотографии пола до закрытия;
• положение датчика;
• место соединений;
• расстояния до стен и стационарных объектов, если они известны из проекта.

Это не бюрократия. Это инструкция для будущего ремонта.

Особенно полезно сделать один общий снимок сверху и несколько крупных кадров сложных мест.

6. Не пытайтесь решить геометрию за счёт нарушения шага или пересечений

Когда система не помещается, появляется желание “чуть-чуть ужать” раскладку.

Это плохой момент для творчества.

Для готового нагревательного мата геометрия определяется конструкцией изделия. Для кабельной секции допустимый шаг и способ укладки нужно брать из инструкции конкретной системы.

Нельзя считать, что любое уменьшение расстояния между линиями автоматически безопасно.

И тем более нельзя пересекать нагревательный кабель только потому, что осталось несколько лишних сантиметров или метров.

Если раскладка не сходится, нужно остановиться и проверить:

1. верно ли посчитана свободная площадь;
2. не ошиблись ли с выбранным размером комплекта;
3. подходит ли вообще этот тип системы для геометрии помещения;
4. есть ли другое заводское исполнение;
5. нужно ли разбить помещение на отдельные зоны.

Подгонять готовую систему под помещение любой ценой – обратная логика.

Помещение задаёт условия. Система выбирается под них.

7. Сверьте раскладку с будущим напольным покрытием

Теплый пол проектируется не в пустоте.

Сверху всегда будет конкретное покрытие, а выбранная система должна быть рассчитана на соответствующий способ монтажа.

На официальной странице электрических теплых полов CALEO системы разделяются, в частности, по типу монтажа: в плиточный клей, в стяжку и сухой монтаж. Нельзя считать эти способы взаимозаменяемыми.

Это важно для раскладки по двум причинам.

Первая – строительная высота. Если в одном помещении теплый пол, а в соседнем его нет, уровни покрытия нужно согласовать заранее.

Вторая – конструкция самого пола. Для плитки и сухого монтажа используются разные решения и разные слои.

Поэтому на плане рядом с каждой зоной стоит написать хотя бы три вещи:

• финишное покрытие;
• тип основания;
• выбранный способ монтажа.

После этого многие ошибки становятся видны ещё до закупки.

8. Проверьте мощность только после того, как определена площадь

На практике люди часто делают наоборот.

Сначала выбирают “мощный теплый пол”, потом пытаются понять, куда его поставить.

Но мощность конкретного комплекта связана с его площадью и назначением. На официальной странице CALEO SUPERMAT представлены исполнения 130 и 200 Вт/м², а производитель отдельно разделяет стандартные и холодные помещения для этих вариантов.

Это не значит, что можно выбрать мощность только по одному признаку вроде “первый этаж”. Нужна конкретная система и условия объекта.

На Business Focus уже есть отдельный разбор того, как выбрать мощность теплого пола. Его логичнее использовать после того, как вы определили реальную площадь укладки, а не вместо схемы.

Правильная последовательность выглядит так:

свободная площадь – геометрия – тип системы – конкретный комплект – мощность и электрическая нагрузка.

Если поменять местами первые и последние пункты, легко купить оборудование, которое на бумаге хорошее, а в помещении раскладывается плохо.

9. Сделайте контрольную раскладку на плане до начала работ

Перед тем как открыть упаковку, задайте себе простой вопрос: если завтра приходит монтажник, у него есть однозначный план?

Не “примерно здесь”.

Не “под ванной не кладём, а дальше разберёмся”.

А понятная схема.

На ней должны быть:

• границы помещения;
• размеры;
• стационарная мебель;
• сантехника;
• свободная зона;
• предполагаемая нагревательная зона;
• место терморегулятора;
• маршрут датчика;
• дверные проёмы;
• сложные участки.

Для небольшой ванной это может быть лист А4 от руки.

Для большой кухни-гостиной удобнее использовать план помещения в масштабе.

На Business Focus уже есть реальный материал про подготовку теплого пола в ванной и сложную геометрию помещения. Там хорошо видна сама проблема: небольшая площадь может оказаться сложнее большой комнаты из-за сантехники и ограниченного свободного пространства. Технические характеристики конкретных систем при этом всё равно нужно сверять с актуальным CALEO, а не переносить из старого пользовательского кейса.

Как выглядит плохая схема

Плохая схема обычно выглядит слишком просто.

Прямоугольник комнаты.

Внутри несколько линий.

Подпись “тёплый пол 6 м²”.

Такой рисунок не отвечает почти ни на один реальный вопрос.

Где шкаф?

Где унитаз?

Где датчик?

Как проходит кабель у двери?

Какой комплект выбран?

Что будет через год, если мебель переставят?

Нормальная схема может быть некрасивой, но она должна помогать принимать решения.

Если после просмотра плана монтажнику всё равно нужно половину вещей придумывать на месте, проект недоработан.

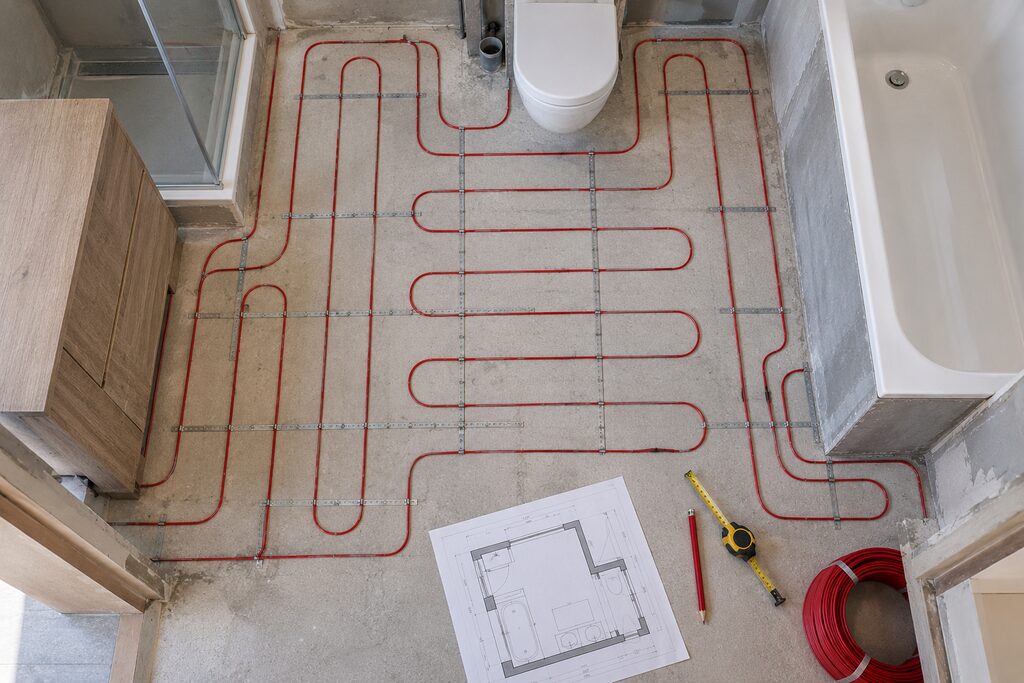

Как выглядит хороший план для ванной

Возьмём ванную площадью 5 м².

Внутри:

• ванна занимает 1,6 м²;
• тумба с раковиной – около 0,5 м²;
• унитаз и его монтажная зона – ещё часть площади;
• остаётся центральный проход и свободные участки возле сантехники.

Ошибкой будет купить систему на 5 м² только потому, что такая площадь написана в техническом плане квартиры.

Сначала вычерчиваются занятые зоны.

Затем получается реальная свободная площадь.

После этого на неё примеряется конкретный нагревательный мат или секция.

Если свободное пространство имеет форму буквы “Г”, длинную узкую полосу или несколько небольших островков, это важнее общей цифры.

Именно геометрия показывает, насколько выбранная система удобна для объекта.

Как выглядит хороший план для кухни

На кухне проблема другая.

Комната может быть большой, но значительная часть пола занята нижними модулями.

Нужно заранее знать хотя бы приблизительное расположение:

• кухонной линии;
• холодильника;
• острова;
• колонн с техникой;
• обеденной зоны.

Если гарнитур ещё не заказан, стоит хотя бы зафиксировать зоны, где стационарная мебель точно будет.

Иначе через месяц дизайнер кухни сдвинет остров на полметра, и он окажется прямо над системой, которая изначально проектировалась для другой планировки.

Для конкретных продуктов с полной саморегуляцией условия могут отличаться, но это нужно подтверждать по карточке именно выбранного продукта. Нельзя использовать свойства CALEO PLATINUM как универсальное правило для любого кабельного или пленочного пола. citeturn793435search5

Что делать, если мебель пока неизвестна

Не пытаться угадать до сантиметра.

Лучше выделить зоны с высокой вероятностью стационарной мебели и оставить проекту разумную гибкость.

Например, если вдоль одной стены точно будет шкаф глубиной около 60 см, нет смысла проектировать обычный резистивный теплый пол вплотную к этой стене, а потом надеяться, что шкаф передумают ставить.

Если же помещение должно часто менять конфигурацию, это уже влияет на выбор типа системы.

То есть неопределённость мебели – не повод игнорировать планировку. Это отдельный исходный параметр проекта.

Почему “потом переставим мебель” иногда меняет работу пола

В эксплуатации планировка тоже имеет значение.

Появился новый диван.

Шкаф передвинули.

Комод заменили на модель до пола.

Там, где раньше поверхность свободно отдавала тепло, условия могут измениться.

Для систем без саморегуляции это особенно важно учитывать заранее. Для продуктов с полной саморегуляцией производитель может заявлять возможность размещения мебели сверху, но снова – только в пределах конкретной модели. На CALEO такая характеристика прямо указана для PLATINUM. citeturn793435search5

Поэтому владельцу полезно знать, какая система установлена, а не просто помнить, что “у нас тёплый пол”.

Таблица проверки перед покупкой

Если в этой таблице пустуют несколько строк, покупать комплект ещё рано.

Пять признаков, что схема требует переделки

Первый – площадь системы совпадает с общей площадью комнаты до сантиметра, хотя в комнате есть мебель и сантехника.

Второй – в проекте вообще не показан датчик температуры пола.

Третий – нагревательная зона заходит под стационарные предметы без проверки допустимости для конкретной системы.

Четвёртый – комплект уже выбран, но никто не пробовал разместить его по геометрии помещения.

Пятый – после монтажа не планируется сохранить ни схему, ни фотографии.

Каждый из этих признаков по отдельности ещё не означает, что система точно смонтирована неправильно. Но каждый является поводом остановиться и проверить проект до того, как кабель окажется под покрытием.

Как использовать CALEO без догадок

У CALEO несколько типов электрических теплых полов с разными принципами работы и способами монтажа.

Поэтому для схемы недостаточно знать название бренда.

Нужно открыть карточку конкретного продукта.

Например, CALEO SUPERMAT официально описан как нагревательный мат. Для него указаны варианты площади, удельной мощности, состав комплекта и особенности конструкции. Эти данные можно использовать для выбора конкретного исполнения. citeturn453847search1

Но нельзя переносить характеристики SUPERMAT на EASYMAT, кабельную секцию или пленочный пол.

Это одно из главных правил нормального проекта: карточка бренда не заменяет карточку модели.

Что дать монтажнику перед началом работы

Хороший пакет занимает буквально одну папку или несколько файлов в телефоне:

1. План помещения.
2. Схема раскладки.
3. Фото помещения до монтажа.
4. Карточка или паспорт конкретной системы.
5. Инструкция производителя.
6. Место терморегулятора.
7. Маршрут датчика.
8. План будущей мебели.

Если монтажник предлагает полностью изменить схему уже на объекте, нужно понять причину.

Иногда это нормальная корректировка из-за фактических размеров.

Но если первоначальный план вообще не учитывал реальную мебель, сантехнику или геометрию, значит, проблема была не на объекте, а на этапе подготовки.

Последняя проверка перед укладкой

Перед тем как закрывать нагревательную систему клеем, стяжкой или покрытием, полезно ещё раз сравнить фактическую раскладку с планом.

Не торопясь.

Проверить, что система находится там, где должна.

Что нагревательная часть не повреждена.

Что датчик установлен по проекту и инструкции.

Что стационарные зоны остались там, где их планировали.

Что сфотографирована вся трасса.

После финишного покрытия многие ошибки становятся дорогими.

До него большинство из них ещё можно исправить без разрушения ремонта.

Схема раскладки теплого пола экономит не кабель, а переделки

Главная польза схемы не в том, чтобы выжать максимум обогреваемой площади.

И не в том, чтобы купить самый маленький комплект.

Она нужна, чтобы связать в одном плане помещение, мебель, покрытие, конкретную систему, датчик и будущую эксплуатацию.

Если схема раскладки теплого пола сделана до закупки, становится понятно, какой комплект действительно подходит.

Если её рисуют уже после покупки, она часто превращается в попытку оправдать ранее принятое решение.

Поэтому правильный порядок довольно скучный, но рабочий:

измерить помещение;

нанести стационарные зоны;

посчитать свободную площадь;

выбрать тип системы;

проверить конкретную модель;

нарисовать фактическую раскладку;

только потом покупать и монтировать.

На ремонте именно такие скучные действия чаще всего и спасают от самых дорогих переделок.
